音叉在线密度计XF-YCMD2000
日期：2019-06-03 15:41:50
音叉密度计,智能在线密度和浓度仪表为一种只需要极少量维护的坚固而可靠的直插型表，它们能够提供完全一体化的“即插即用，免维护”式密度测量。
高性能的通用型密度计,高精度卫生型密度计,直接插入式密度计,液体浓度计运用范围:石油行业、化工行业、医药行业、食品及饮料行业、电池、电解液行业、环保脱硫行业、机械
XF-YCMD2000音叉密度计用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制，音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求。
工作原理
XF-YCMD系列在线密度、浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂； 而浓度则根据对应液体密度和浓度的关系式可计算出 20℃温度下的浓度值。
优点
1.完全一体化的 “即插即用，免维护”式数测量,可用于监测和控制连续测量
2.通过防爆认证
3.长杆型适于在开口罐和密封罐中使用,长杆的长度最大可达 2 米
4.没有可动部件，维护量少
5. 提供包括 316L、哈 C、锆等材质
6. 密度、标准密度或特殊计算值 （固体百分比、浓度、比重、波美度等）、
7.带4–20 mA 输出,可连接PLC控制系统
典型应用：石油零售渠道,结合体积流量计用于质量流量,酿酒浓度检测,酸/碱浓度控制,蒸发器控制,批量反应中的终点探测
溶剂分离,典型行业,石油和石化工业,– 界面检 测 — 多油品输送管线,酿酒业 – 品质控 制 — 连续在线,有机和无机化学材料– 泄漏检 测 — 使用盐水的地下贮罐,制药行业– 酒精勾兑,矿物加工（粘土、碳酸盐、硅酸盐）– 中药浓缩液，电池行业– 氢氧化锂、 电解液、硫酸溶液密度
注意事项
由于工艺流程的需要，XF-YCMD音叉密度计经常安装在工作条件较为恶劣的现场。为了尽可能减少密度传感器工作条件的恶劣程度，注意以下事项：
1.音叉密度计应尽量安装在温度梯度和温度变化小，无冲击和振动的地方。
2.被测介质不容许结冰，否则将损伤传感元件，导致音叉密度计损坏。
3.防止与腐蚀性或过热的被测介质相接触。
4.要防止渣滓在罐体内沉积。
5.应轻拿轻放以防碰坏音叉密度计。
6.禁止直接摔放仪器，禁止仪器在额定压力以上工作,禁止压力测试超过指定测试压力。
7.须知仪器适用于所有防爆场合。须知禁止在音叉密度计安装时焊接管
密度技术参数性能
1.密度精度范围
|
密度精度 |
±0.003 g/cc/cm3 |
±3.0 kg/m3 |
|
密度范围 |
0 至 1.8 g/cc/cm3 |
0 至 1800 kg/m3 |
|
密度重复性 |
±0.001 g/cc/cm3 |
±1 kg/m3 |
|
过程温度影响（已校正） |
±0.0005 g/cc |
±0.5 kg/m3 |
上述精度适用于标定范围0.6–1.5 g/cc(600–1500 kg/m3) 。液体的粘度最大可达 2000cP。
温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。压力影响定义为：由于过程压力偏离标定压力而引起的传感器流量和密度敏感度的变化。
2.温度规格
液体温度: –20 °C 至 +120 °C
环境温度: –20 °C 至+85 °C
温度系数: O. 1kg/m 3 /℃(校正后）
内置温度传感器: PTlOO
3.接液材料:
接液部件:不锈钢 316L、哈 C、锆等
叉齿抛光: 标准、电抛光
外壳： IP65，铝合金
4. 其他参数:
最大工作压力:2.5MPa
安装方式:法兰、卡箍、螺纹
电源要求:24 VDC ， 100 mA
输出:四 线 制 ，4 - 2 0 m A
电气接口:M 2 0 * 1.5
液体和材料兼容性：雄发提供了音叉密度计的液体和材料兼容性指南。
|
液体类型 |
名称 |
分子式 |
浓度 (%) |
锆 |
哈 C |
不锈钢 |
|
酸 |
盐酸 |
HCI |
0-40 |
☆ |
○ |
× |
|
硫酸 |
H2SO4 |
0-50 |
☆ |
○ |
○ |
|
|
H2SO4 |
50-75 |
○ |
○ |
× |
||
|
H2SO4 |
75-98 |
○ |
○ |
○ |
||
|
硝酸 |
HNO3 |
0-100 |
☆ |
○ |
○ |
|
|
磷酸 |
H3PO4 |
0-98 |
× |
☆ |
○ |
|
|
碱 |
氢氧化钠 |
NaOH |
0-100 |
× |
☆ |
○ |
|
氢氧化钾 |
KOH |
0-50 |
☆ |
☆ |
○ |
|
|
氢氧化钙 |
Ca(OH)2 |
0-50 |
○ |
☆ |
○ |
|
|
其他 |
脲（尿素） |
(NH2)2 CO |
0-100 |
☆ |
☆ |
× |
|
次氯酸钠 |
NaOCI |
0-16 |
× |
○ |
× |
|
|
过氧化氢 |
H2O2 |
0-90 |
× |
☆ |
☆ |
|
|
☆推荐○在特定浓度和温度限制下使用×不使用 |
||||||

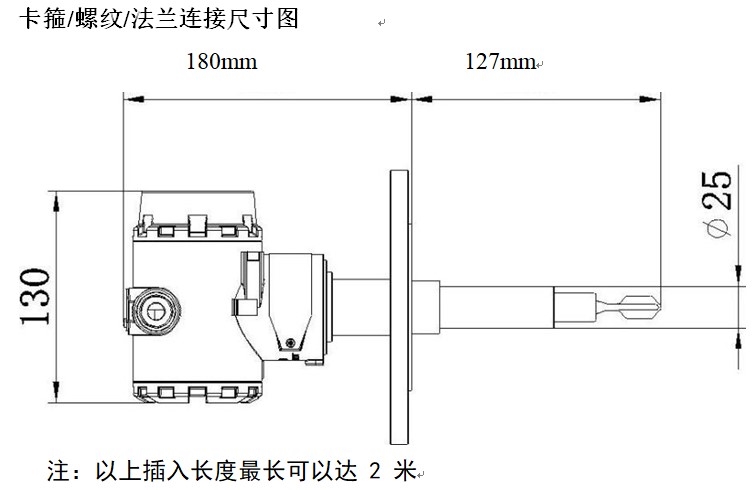

尺寸图
注：以上插入长度最长可以达 2 米
安装
A:敞口池或开口罐安装

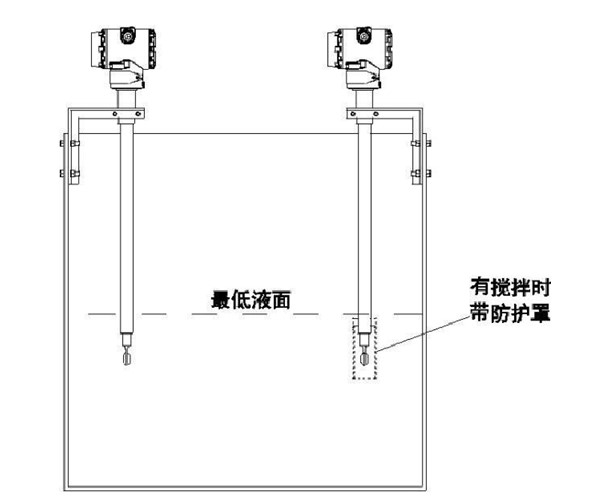

注：敞口池或开口罐安装时，采用支架固定，音叉叉体必须在最低液面以下才能测量，当敞口池或开口罐中有搅拌时，需要带防护罩，这种安装方式音叉插入杆较长，最长可做到 2 米。
密封罐安装
注：
A、 罐体顶部安装时，与敞口池安装类似，音叉叉体应在液面以下，有搅拌时需带防护罩，一般针对只有顶部开口的罐或埋地罐。要改变插入深度，可以使用一段带有法兰的支座。
B、音叉密度计的叉体部分不是全封闭的。管壁或容器壁会对流体产生的边界效应加上测量介质本身的粘度效应，这些效应会对传感器的测量校准产生一定的影响。为了克服这些，针对不同的环境，我们总结设定了安装方式和管径，方便在相同条件下的选型。罐体侧面安装时，无搅拌时，音叉叉体可直接伸入罐内；有搅拌无沉淀时,可用防护罩或 T 型套管安装,音叉叉体在防护罩或 T 型套管内；有搅拌还有沉淀时，采用喇叭口安装。
管道安装
注：音叉密度计的叉体部分不是全封闭的。管壁或容器壁会对流体产生的边界效应加上测量介质本身的黏度效应，这些效应会对传感器的测量校准产生一定的影响。为了克服这些，针对不同的环境，我们总结设定了安装方式和管径，方便在相同条件下的选型。对于管道安装，流速为 0.5m/s 以 内时，音叉叉体可直接伸入管道内；流速超过 0.5m/s 且 无沉淀时，可用防护罩或 T 型套管安装，音叉叉体在防护罩或 T 型套管内；有沉淀时,采用喇叭口安装.任何时候，叉体开口方向应处于垂直方向，以避免沉淀物或气泡堆积在叉体上。
注：
当主管道口径较小时,可使用变径安装,如图A。
当管道流速较高,有沉淀且有气泡时,采用图B安装,图A部分可作为附件提供,其典型应用为脱硫石灰浆密度测量领域
管道安装说明
为了保证密度计能够测量准确和显示稳定，被测介质流速不得大于 1m/s,安装密度计的位置尽量远离泵，距离最好大于 5m,当流速大于 1m/s 时,采用扩径安装，流速每增加 1m, 安装密度计的管路直径扩大 1.5 倍，仪表前需有≥600mm 的 直管段，仪表后需有 ≥300mm 的直管段，保证流体在流过叉体时处于层流状态。
